基于管道設計中支吊架的正確設置的研究

對一種用于輸送高溫 、有毒 、有害 、易燃等介質的管道支吊架 ，在化工管道設計中扮演著重要角色 ，特別是用于輸送高溫 、有害 、易 等介質 。 管架除了起到支撐管道的作用 外，還承受 來自 各個方面 的力和力矩 。 整個管道系統必須配備各種形式和性能的支吊架 ，以保證管道系統 及其 連接 設備 的安全 。 科學合理 的支吊架 設計 ，既能滿足 管道強度和剛度的實際要求 ，又能大大減少管道 給設備帶來的巨大附加載荷 ，有效 避免 管道 振動 、位移 等引起的泄漏 。 事故充分保護了管道和設備噴嘴 ，促進了化工廠的安全運行 。 支吊架選擇是否合理 ，布置是否 合理 ，不僅 關系 到管道 的美觀 ，還與其經濟性 、安全運行息息相關 。本文 首先 論述 了化工管道支吊架 的種類和作用 ，其次概述了管道支吊架 的正確 設置 和位置 確定 ，旨在 為相關 人員 提供 一些 參考 。
一、化工 管道支吊架 的種類 和作用 。
按承重 形式 可分為 兩種 ，一種是支架 ，一種 是吊架 ；按作用 形式 可分為 承重 架、限制 架、減震 架三種 。

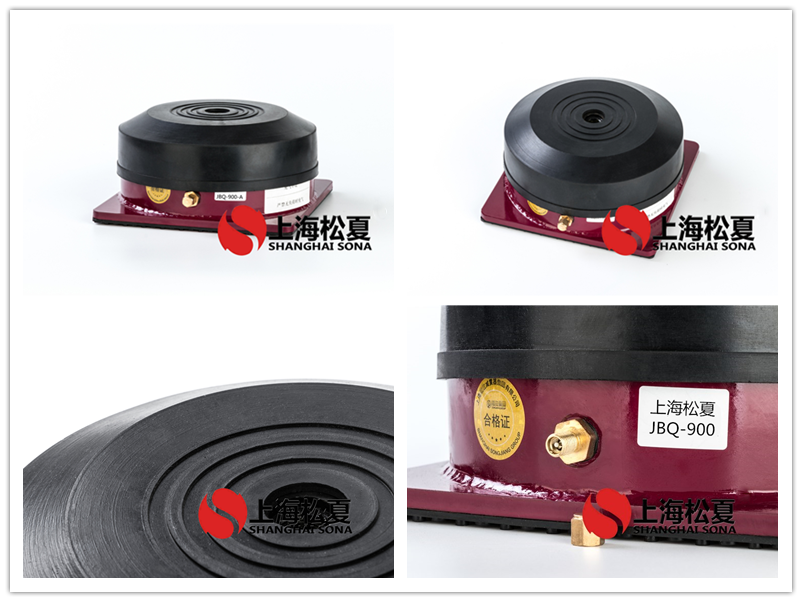

承重架的主要作用是支撐管道自重和其他連續載荷，防止管道自重和其他連續載荷如介質重量、風荷載等引起管道的強度或剛度管道超過允許值。具體可分為以下幾種：滑動架、恒力架、滾動架和掛桿架。限流支架的主要作用是限制和約束管道系統因熱膨脹引起的位移。在管道系統的適當位置合理設置限制性支架，可以有效控制支點位移或某一方向的位移，保證管道系統的位移或變形向有利于保護的方向發展。設備或熱補償。 限位支架可分為限位支架、導向支架和固定支架。減振器的主要作用是限制或減少管道除重力和熱膨脹外的其他一系列外力如材料沖擊、風載荷、機械振動等引起的振動?？煞譃闇p震器和阻尼器。 在管線布置過程中，管線設計者應充分考慮主要應力問題?，F(xiàn)階段考慮的具體支撐有導向架、限位架、滑動架、固定架，以及其他類型的支撐，如減震架、彈簧架等。 在管道應力分析過程中應予以考慮。下面文章一一介紹這四種常用支架的功能和設置。 1. 屬于支撐點的下支撐支架。它只有垂直支撐和水平摩擦力，沒有任何阻力?；苤饕枪艿涝O(shè)計人員在進行應力管道分析前經常使用的支架。

對于非受力管道，除特殊情況外，可采用滑架支撐。 2.導向架的主要作用是引導管道的位移方向，保證管道可以沿軸向而不是橫向移動。用于水平管道時，導架將起到承重作用。常見的導架類型主要有管托式、管夾式導架等。導向架通常設置在受力管道上，管道系統的受力主要通過受力專業進行分析。 3. 可以限制支撐點三個軸的線位移和角位移。主要用于管道上不允許位移的場所；固定架為保護支架，一般情況下有一定的承重作用。 管道中將安裝固定架，必要時保護管道，防止管道開裂和振動。在設置固定架時，應考慮以下幾個方面。首先，長距離管廊上的兩個Ⅱ型補償器之間應設置固定架。其次，對于從塔頂向下輸送的物料管道，其第一支座應設置為固定架，即承重架，以進一步減小對塔嘴的受力。支架一般設置在高于封頭焊縫下方的位置。若管道自重過大，承受支架重量有一定困難時，應加裝彈簧支架。 4. 主要功能是限制管道在一個或多個方向的線性位移。我們可以把導向架看作是限位架的一種特殊形式。設置限制框時，應考慮以下幾個方面。

首先，對于補償器的兩端、設備邊界線的管道固定點等各種場合，應使用限位支架代替固定支架。其次，在高溫條件下，如果管道系統的熱膨脹方向向設備的噴嘴發展，則應在適當?shù)奈恢煤侠碓O(shè)置逆熱膨脹方向的推力支架。另外，當剛性較大的管道??對設備和設備基礎產生巨大的推力時，應在適當?shù)奈恢迷O(shè)置推力支架。 二、 支吊架的正確設置和位置確定。在管道設計者的實際設計過程中，必須充分考慮支吊架位置和設置的可能性、合理性和經濟性。這是管道設計人員和支吊架設計人員在實際工作中的具體要求。

 1、承重框架的間距不得超過管架的最大允許跨度；對于有壓力脈動的管道，管架的間距應根據管道固有頻率的具體要求來規定，以防止發生共振。其次，盡可能使用現有的結構構件來支撐管道，例如建筑物的梁柱等承重構件。第三，對于需要進行應力分析的管道，應根據分析結果進一步明確支座的具體位置。四、管架應盡量靠近設備的噴嘴，以減少對噴嘴的作用力。第五，管架的位置和類型應盡可能低，以減少受力對生根部位的影響。六、在考慮管架位置的過程中，應為其操作和維護提供足夠的空間。 三、結論綜上所述，在管道設計過程中，支吊架設計與管道設計密切相關。
